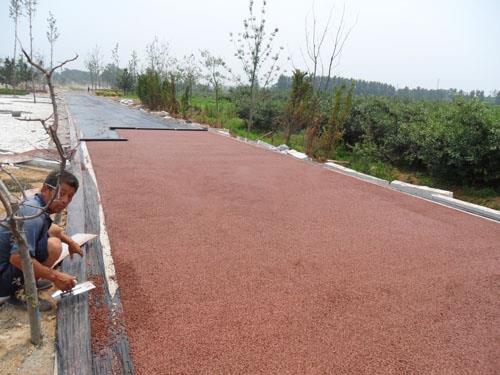

普通混凝土為提高強度及其它目的，總是設法使混凝土密實。而透水混凝土為了實現(xiàn)透水的目的，在強度滿足的同時，要保持一定的孔隙率I州。因此在原材料方面有以下特點：
1、水泥透水混凝土中細骨料用量少或沒有，可以將其看作粗骨料與水泥漿體膠結而成的多孔堆聚結構。研究混凝土的結構破壞特征可以發(fā)現(xiàn)，水泥石與粗骨料粘結界面是混凝土中最薄弱的環(huán)節(jié)。由于骨料的強度遠遠高于混凝土的強度，破壞往往發(fā)生在水泥石層，因此，水泥的活性、品種、數(shù)量決定混凝土的強度。透水混凝土要采用高強度的硅酸鹽水泥，最好是42.5級以上，水泥漿的用量以剛好均勻包裹骨料為適度。
2、骨料級配
透水混凝土與普通混凝土相比，其骨料級配比較特殊，特意采用級配不連續(xù)或單一級配的骨料，使堆積骨料中含有大量的孔隙，實現(xiàn)混凝土的透水性。骨料可以采用普通碎石，也可以采用浮石、陶粒等輕骨料，甚至也可用廢棄的碎磚、混凝土等。骨料粒徑不宜過大，一般在5～20mm為好。研究表明，骨料粒徑越小，堆積孔隙率越大且顆粒間的接觸點越多，配制的混凝土強度越高。
